產品名稱：SN系列三螺桿泵
聯系我們產品詳情
簡介
三螺桿泵是一種重要的具有一定潤滑性并且非磨蝕類油基類流體輸送設備，由于其流量平穩、壓力脈動小、具有很高的性價比，且可以無剪切輸送中低粘度介質，所以其廣泛應用于各種工業過程中，又稱為容積式三螺桿泵、三葉轉子泵、三軸輸送泵。

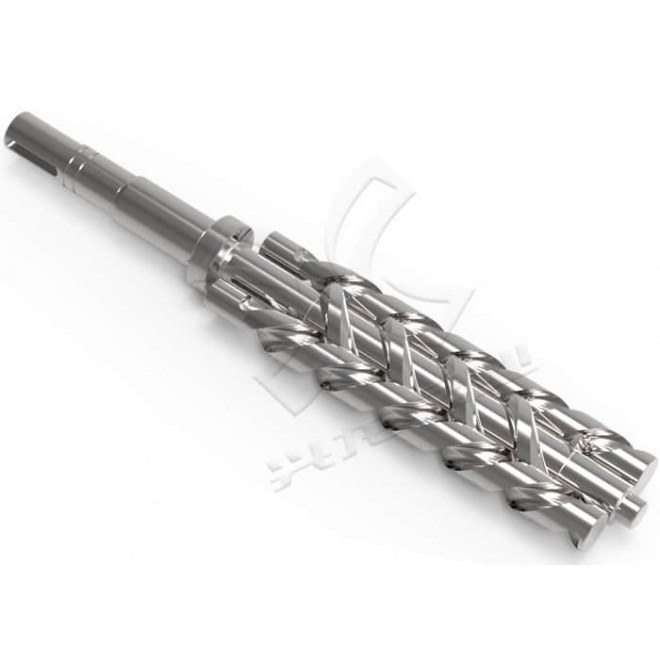

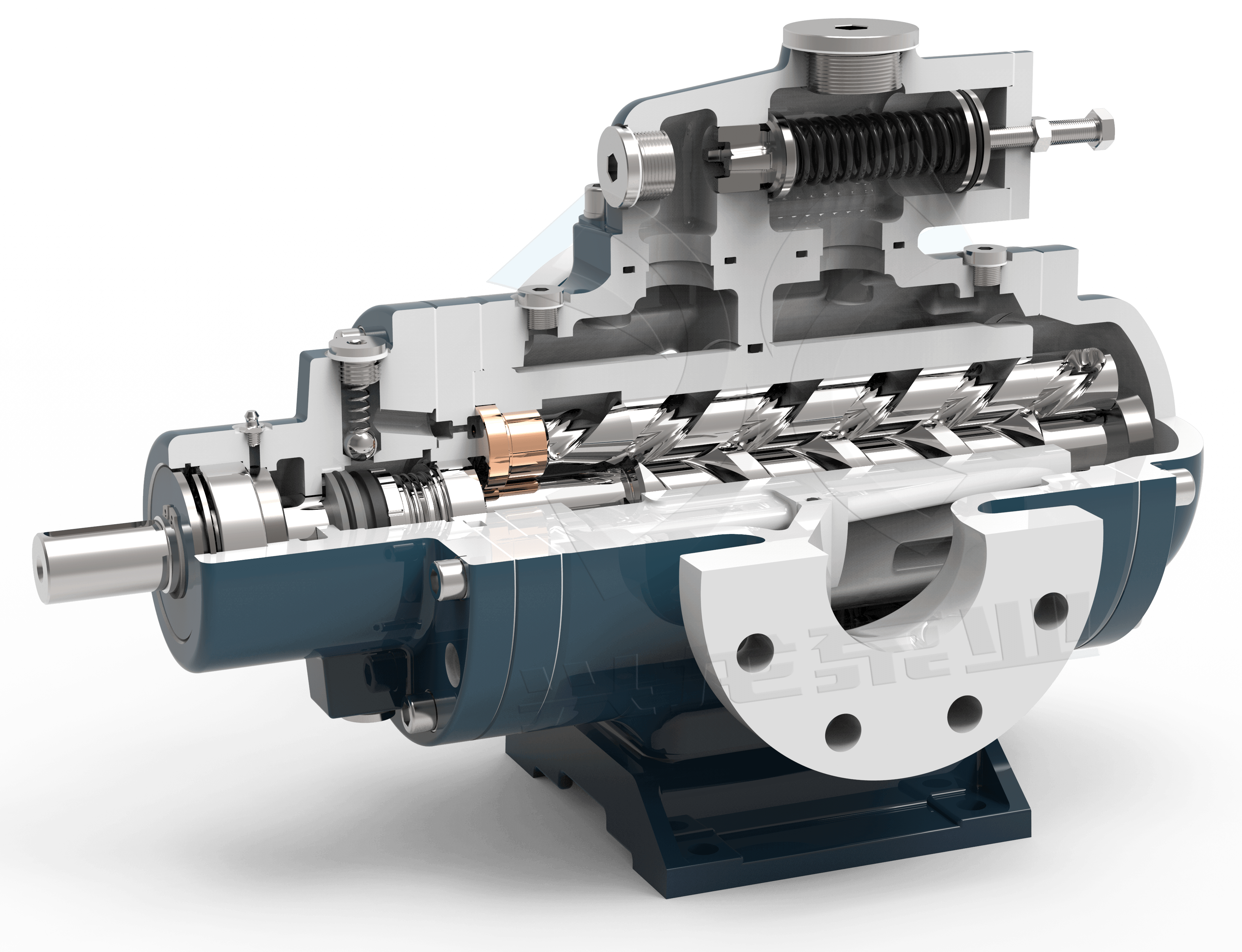

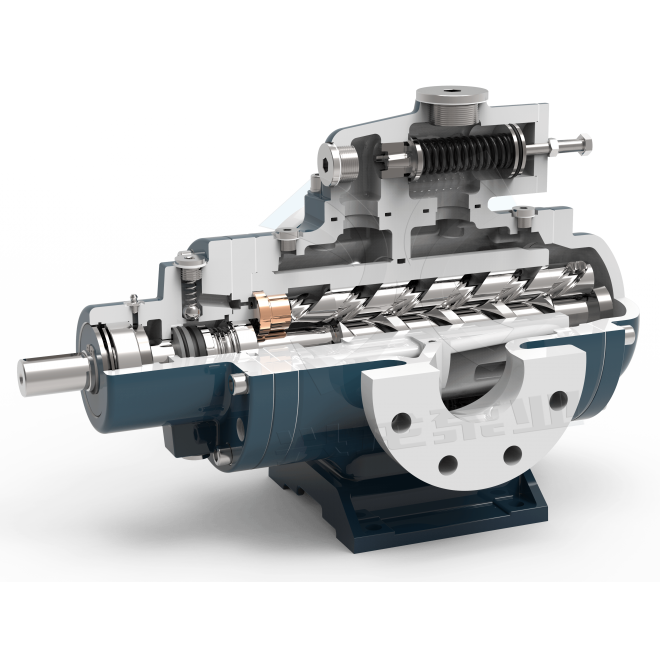

興龍三螺桿泵屬于正排量泵，通過嚙合副（主從桿和襯套）之間密閉構成一定幾何形狀的腔體輸送液體。泵的主要部件包括三根旋轉螺桿以及包裹其外圓輪廓的三孔襯套，主動螺桿由驅動機帶動旋轉，兩根從動螺桿在與主桿之間液膜的推動下做被動旋轉，主動螺桿和從動螺桿均在緊密配合的襯套孔內工作，所以在泵進口和出口之間就被螺桿和襯套隔出若干帶有一定幾何形狀的輸送腔體。這些閉合的腔體隨著螺桿的轉動而形成了從泵進口到出口的逐級升壓泵送過程。
SN系列三螺桿泵被設計為帶軸向?qū)ΨQ的法蘭結構，換句話說，可以通過將泵體旋轉180度便可以實現流體的反向輸送（備注：進出口的法蘭接口存在差異，所以反向輸送是建立在同時變更進出口法蘭接口的）。
根據流體的溫度和特性，我們可以采用多種機械和軸承組合。U2方案是采用單端面機械密封和內置軸承的結構，因?yàn)檩S承可以由流體潤滑，流體溫度最高上限值為80℃。E6.7方案是采用單端面機械密封和外置軸承的結構，因?yàn)檩S承不能被流體潤滑或流體溫度最高上限值為150℃。E15方案是采用金屬波紋管機械密封和外置軸承的結構，因?yàn)檩S承不能被流體潤滑或流體溫度最高上限值為250℃。
螺桿和襯套的配合段長度接近螺桿導程的2倍，所以理論上的極限壓差可以達到40 Bar。
SN系列三螺桿泵有以下型號： SN40, SN80, SN120, SN210, SN280, SN440, SN660, SN940, SN1300, SN1700, SN2200, SN2900, SN3600, SN5300, SN7400, SN9400。上述阿拉伯?dāng)?shù)字代表泵在1450r/min轉速下螺旋升角是46度理論泵輸送的流體的體積流量（單位：L/min）。
同等型號的三螺桿泵可以通過變換螺桿的螺旋升角以改變不同的輸送流量差異化要求，例如 36, 38, 40, 42, 44, 46, 50, 52, 54 度。
優點
更經濟- 生命周期成本極低
可靠性 –螺桿采用高硬度氮化用鋼
無脈動輸送 – 介質在泵送過程中穩定，無脈動
易維護 – 在更換主要零部件（包括螺桿和襯套時）無需拆除管路
靈活性 - 進口壓力低并具有很寬的允許轉速范圍
噪音低 - 工作原理實際上消除了壓力波動
自吸性 – 通常情況下無需增設強制給料裝置或設備
為您解決輸送要求具體包括
全系列規格化，最大流量可達9400L/min
輸出壓力最高可達 40 bar
所輸物料的介質粘度范圍通常在 1 to 760 cst
泵送溫度最高可達 250℃
高粘度物料可以通過加熱的方法進行輸送aca
標準配置是機械密封
可選配夾套加熱
可選配矩形進料口
進出口方向可根據客戶實際輸送要求調整

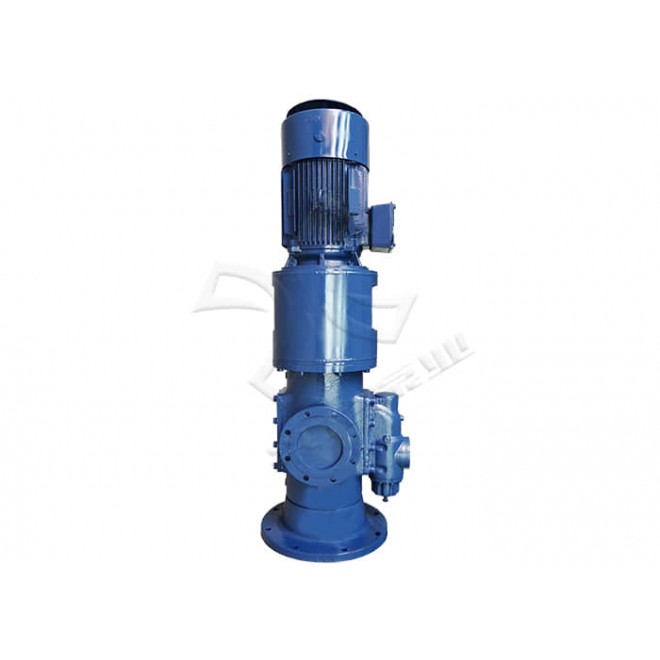

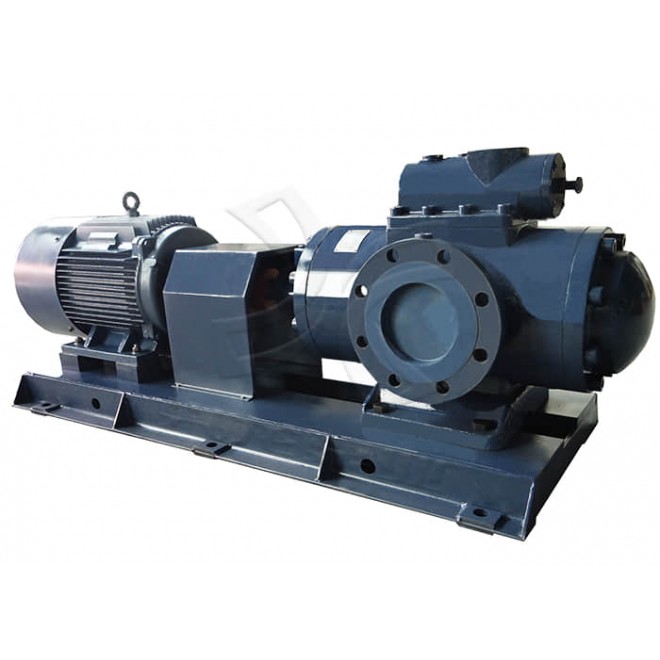

可拓展安裝型式: SNH(臥式布置)，SNF(法蘭連接型式) 和 SNS(立式基座型式)等。
嚴格的質量標準和測試程序確保您獲得性能最佳的三螺桿泵。我們?nèi)岳^續提供售后技術支持（4008055600），以確保在各種服務條件下的最佳性能。
